KiCad - 是一个GPL的EDA(Electronic Design Automation - 电子设计自动化)软件包。
KiCad 包括一个工程管理器和四个主要程序:
kicad - 工程管理器。
eeschema - 原理图编辑器。
cvpcb - 元件封装关联选择器。
pcbnew - PCB布线程序。
gerbview - Gerber(光绘文件)查看器。

优点
1.kicad是一款开源软件,遵守GNU的GPL版权协议,使用起来没有盗版的问题。
2.kicad采用图形操作界面,配合鼠标和键盘使用很方便。
3.Kicad是一个跨平台的工具,在linux和windows都可以方便使用。
4.Kicad生成gerber文件很简便,PCB画好以后可以直接生成gerber文件。不用担心文件格式
使用技巧
1。移动元件快捷键是m,元件旋转的快捷键是r,使用方法是将鼠标移动到特定的元件上再按下快捷键就可以了。
2。拷贝元件最快的方法是按住shift 键 然后用鼠标拖动光标选定准备的元件然后
不要松开shift 键再移动到指定的地方松开 shift 键复制 就成功了
3。层次原理图绘制的方法是在原理图上增加层次管脚,然后在顶层的那张原理图上加入层次原理图元件,在放置层次原理图元件的时候会要求你指定对于的原理图名称。同时在层次原理图元件上也要加入层次管脚。这和99se操作有些类似。
4。如果不喜欢英文界面可以在语言选项中选择简体中文选项,整个菜单就会自动变成中文的了
5。在层次原理图中不同层次图中的电源网络默认是全局连接的。
6。放置过一次的元件软件会自动为它建立一个缓冲区,再次放置的时候直接选取就可以了
7。图画好以后点击元件编号按钮软件就可以为所有元件自动编号。
8.删除元件可以把光标放在元件或者线上按D就可以直接删除。
电路板设计软件kicad中文版下载kicad教程下载
http://www.lucky8k.com/thread-87437-1-1.html



登录/注册后可看大图



3D models for 3D viewer in KiCad's Pcbnew and Footprint Editor
Pcbnew is a powerful printed circuit board software and part of the KiCad suite. Like Pcbnew the Footprint Editor is also part of KiCad. The 3D models are provided as *.step and *.wrl files and intended to be rendered by the Pcbnew and Footprint 3D viewer or other MCAD software.

The STEP files (*.step) are used for integration with MCAD software packages (e.g. by openscad or freecad). The WRL files (*.wrl) are used for photo-realistic rendering using KiCad's raytracing rendering engine.

The 3D models of this package are completely optional and not really needed for developing of any PCB layout but they give the user a impressive possibility to see how the PCB or the Footprint would look like.

This package is providing 3D Models for Pcbnew and the footprint editor usable for KiCad >= 5.0.0.

Please note this package will use about 4GB of disk space! Ensure you have enough free space on your PC or Laptop before you install the package.

注意,这3D模块占用空间极大,差不多有5G空间,新手不建议使用这个
下载:
https://cloud.189.cn/t/NRFBVjbIryqy

不带3D模块空间不多,一百多M就可以使用了
建议下载:
pet:
https://cloud.189.cn/t/JnMjUrIZJv2a
sfs:
https://cloud.189.cn/t/6Vrayqay2YJn


更新新版本下载处:
5.1.8
注意,这3D模块占用空间极大,差不多有5G空间,新手不建议使用这个
下载:
https://cloud.189.cn/t/77JJNf2aQVVz
链接: https://pan.baidu.com/s/1fysMaitEqcRvck_DgH0NZg 提取码: mjw7
kicad软件下载:
pet
https://cloud.189.cn/t/aUZvAbeai6Nn
链接: https://pan.baidu.com/s/1RTrG1uh7NHKnDLNGKd_FoQ 提取码: w2s6
sfs
https://cloud.189.cn/t/jeA7navMJrQ3
链接: https://pan.baidu.com/s/1-6w1hYeR2IQxPJ6eGE4U6w 提取码: arnt
发表于 2020-1-16 23:37 | 显示全部楼层
厉害了,沙发是我的了,这个网上有很多介绍:
KiCad 是一种开源电子设计自动化 (EDA) 工具,提供几乎满足任何项目所需的功能。因其高层次的功能且无需许可费,而迅速流行起来。

KiCad 是一种全功能电子开发应用程序,用于电子器件设计和制造,可在 Windows、OSX 和 Linux 上自行运行。

应用套件包括:原理图绘制、PCB布局布线、Gerber文件查看、3D实体模型查看等等。

Python 脚本支持电路板和封装库自动化。

有大量符号、封装和3D模型库可供下载。

应用和文档已翻译成多种语言。
很多器件的库文件(原理图符号、封装、3D模型)都可以从UltraLibrarian网站上找到并可以下载,我今天设计中用到的所有器件都在这个网站上,没有自己创建一个元器件的库,省去了自己创建库的时间,并保证了正确性。

大名鼎鼎的Digikey、Sparkfun都有支持KiCAD的库放在了Github上供设计工程师下载安装使用,如果工程师在Digikey购买的器件,或者在Sparkfun看到的开发板,这些器件的设计库文件都已经由这两个公司的专业工程师创建好,直接拿来用就好了。
发表于 2020-1-16 23:38 | 显示全部楼层
简单的PCB设计,无非就是三个点,元件库(原理图与封装),原理图,PCB。只要是这三个点打通了,其他的只是软件的熟练度与PCB布局、布线的问题了。

本次只是对这个软件有一个入门级的认识,算是抛砖引玉了。

由于软件支持中文的菜单,操作起来是很方便的。

首先新建一个工程。

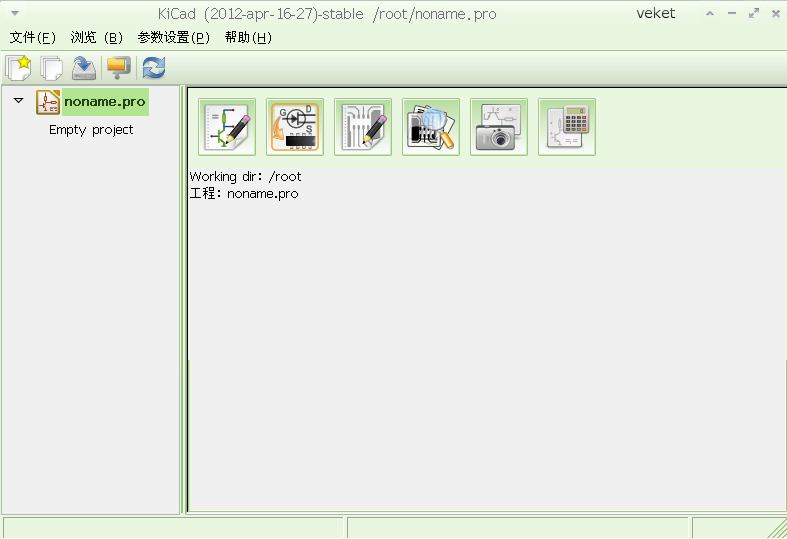

在工程建立的同时,会自动添加上原理图与PCB两个文件,而库的图标如下图所示了。其他功能暂时不去管了。

其实,在每个功能图标上都有中文的说明,只要鼠标停留一下,就可以看到这个图标的功能了,是很人性化的。就算是初学者也会很快的上手的。
发表于 2020-1-16 23:39 | 显示全部楼层
打开符号库的时候,惊呆了:“这么多符号库!”几百个库。赶紧,首选项->符号库管理。把不常用的都去掉。开始添加元件,(注意:kicad的操作基本上是用快捷键,一定要把常用的操作记住)。不过这些快捷键多数都是英语单词的首字母,也不是很难记。让我再一次感动的是:“符号库真的很精致!”
0.软件有可能会崩溃,所以要经常的“存盘”!“Ctrl-S”多按几下。
1. kiCad的操作基本上是通过快捷键来完成的。不管出现什么情况,多按几下“ESC”就管事。
2.一般不需要双击来选择器件,而是将鼠标移到元件上,使用快捷键就可以操作。如:将鼠标指针移到电阻上面,按"M"就可以将元件“吸附到鼠标指针上",跟着移动到合适的位置,单击"左键"释放元件。按"R",可以旋转元件角度。
3.原理图缩放操作时,是以鼠标的“位置”为中心的,所以要离需要的位置稍微的偏点距离。如果出现问题按"Home"键可以解决。
4.画电气连线时,注意释放画线操作,不是“ESC”,而是“K”键,结束画线,“ESC”是取消画线。
5.移动元件的时候,连线不会跟着移动的。需要手动删除“连接”。所以想好了在连线,会省很多事。
6.kiCad管理“网表”的能力还是有待改进,所以,画好“原理图”后,一定要进行“电气规则检查”,检查有没有网络没有“连通”

先上一张图,看看效果!
这张图是我花两个小时,画出来的。一路的翻看菜单和帮助。感觉也没有太大的障碍。感觉这软件还不错。
画完原理图,进行了“电气规则检查”发现图上出现了很多绿色的箭头,来标识出现的问题。反复,几次修改网络标签。就基本完成了。
接下来,就是给元件关联“封装”。

选择封装时,可以看到大量的封装,而且,还可以预览“封装”,十分的方便。而且我常用的都有。甚至没想到的是,HF的继电器都有。真是太丰富了。
轻轻松松,就把所有的元件都定义了封装。
接下来就是,导出到PCB图中,准备,布线。
这期间,我故意的选错了Max3232的封装,看看软件怎样反应,还好一切正常。被软件检查出来了设置成正常后。元件全部导入PCB布线软件中。
发表于 2020-1-16 23:40 | 显示全部楼层
PCB布线工具试用
布线前的注意事项:
1.从导入元件后,最要的事是要不时的存盘!
2.开始布局前,了解一下主要的快捷键:R旋转元件,M移动元件,ESC取消操作,D45°角布线,G任意角布线,END结束布线
3.布局前,一定要把网格改小一些,我的大概是0.2mm,注意在布局和布线期间最好不要轻易修改网格大小,否则可能在布线时出现焊盘比较难对齐的问题。
4.把不需要的图层“显示关闭”。否则,移动元件时可能不易选中。
5.布线时,连线不会自动更改线宽,所以,需要不时的更改线宽,在画线状态下右击鼠标,从菜单中修改需要的线宽。

布局网络时注意最后画PCB外框。注意:谨慎使用3D察看模式,记得存盘。
到现在为止,感觉该软件的功能还是不错的。
布线
布局完成后,就可以布线了,过程中有几次调整布局,还更改了几次MCU连接引脚,都顺利的导入到PCB中。更换封装也没有出太大问题。
实话实说,布线功能和商业软件还是有一定差距的。尤其是连线时转角非常的不方便。如果,你在布线时出现连线拉不直时,就把元件或周围的连线删除一部分。就可以了。感觉不习惯的是删除连线很麻烦。所以布线画了我好长时间。这个功能只能说能用。
