QElectroTech电脑版是一款实用的电气原理图设计软件。QElectroTech最新版旨在帮助您创建自己的电路图，您可以使用该应用程序为您提供了创建一个电路的电子元器件。QElectroTech电脑版应用程序很容易使用，作为其接口窗格举办的。左边的一个组件，您可以拖放到图表窗口。
QElectroTech基本简介 QElectroTech帮助您设计电气原理图，是一个电路图绘制工具软件。它包括一个原理图编辑器和编辑器的一个象征。它使用xml文件来存储内容的制作。使用它可以提高你的工作效率和质量。
QElectroTech功能介绍
QElectroTech旨在帮助您创建自己的电路图
您可以使用该应用程序为您提供了创建一个电路的电子元器件。

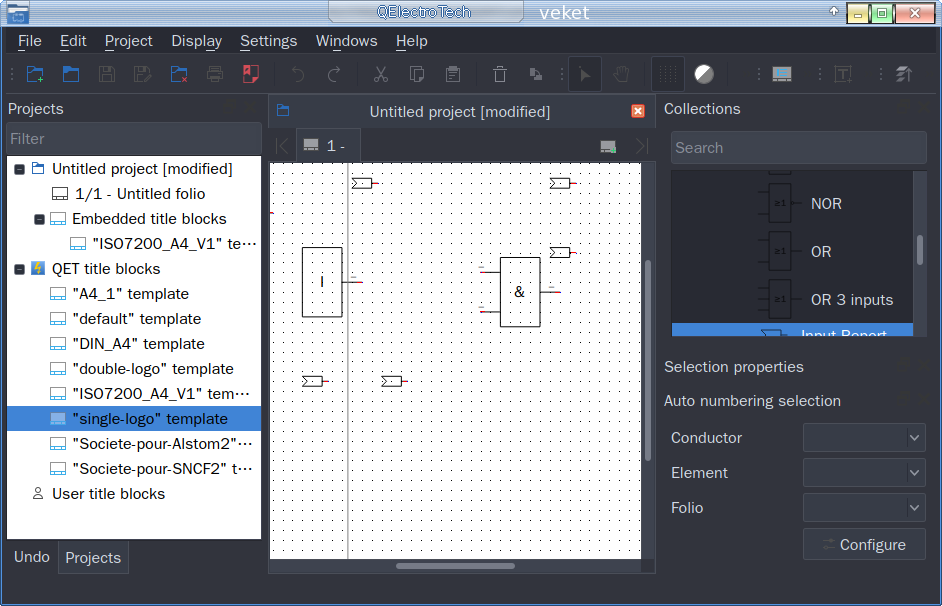

应用程序很容易使用，作为其接口窗格举办的。左边的一个组件，您可以拖放到图表窗口。
QElectroTech软件特色
1、智能化转换一组元素的可能性。
2、添加QNetworkAccessManager来管理远程集合
3、改进的驾驶员管理 驾驶员姿势/修改算法可以使用路径搜索的概念。这将有可能让驾驶员动起来。
4、添加设备：设备由多个元素周围的矩形表示。在矩形上排列终端。
5、键盘快捷键图表上的文本或元素选择。
6、项目编辑器：镜像模式
7、智能驾驶：公共汽车概念(同时追踪2,3个驾驶员)，能够单独选择路径，同时避开舞台上的障碍元素(Runsys)。
8、删除作品集添加作品集的历史记录移动，添加，删除。
9、在diagram_view_position的左侧面板上方/下方插入新的作品集。
10、导线端盖。
11、结构标识符：IEC 81346标准
12、存储在元素的items属性的项目文件中。
13、多线导线上的文字。(的确，单线驱动程序类型不应该附带文本，但您仍然可以通过添加独立的文本字段来解决该问题。)
14、元素编辑器方法增加或减少热点。
15、研究在PDF中导出项目后允许的解决方案，通过链接引用作品集，XREF主/从，摘要页面进行导航。
16、在码头“项目”的作品树中凸显了当前的作品集。
17、高级文本搜索工具
18、搜索项目集合的工具，也可以用项目信息过滤
19、创建可重用的模式片段
QElectroTech使用说明
电器元器件布置图的设计应遵循以下原则：
1.必须遵循相关国家标准设计和绘制电器元件布置图。
2.相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。
3.发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安装在接触器的下面，以方便与电机和接触器的连接。
4.需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。
5.强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。
QElectroTech使用方法
1.电气原理图一般分主电路和辅助电路两部分。
2.所有元件都应采用国家标准中统一规定的图形符号和文字符号。
3、布局。
4.文字符号标注。
5.图形符号表示要点：未通电或无外力状态。
6.线条交叉及图形方向。
7.图区和索引。主电路：是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
下载
https://cloud.189.cn/web/share?code=eYruIjneqAB3（访问码：8mc5）
链接: https://pan.baidu.com/s/1tk80JuH2nMppgvSpHQ7NIA?pwd=mb5r 提取码: mb5r
https://www.123pan.com/s/uQCRVv-PlrlA |
|
