　　《XCircuit》是开放源码计划的免费线路绘图软体。 除了可画出高品质的线路图（PostScript格式）供出版用以外，程式可产生供SPICE用的线路网清单（netlist）。

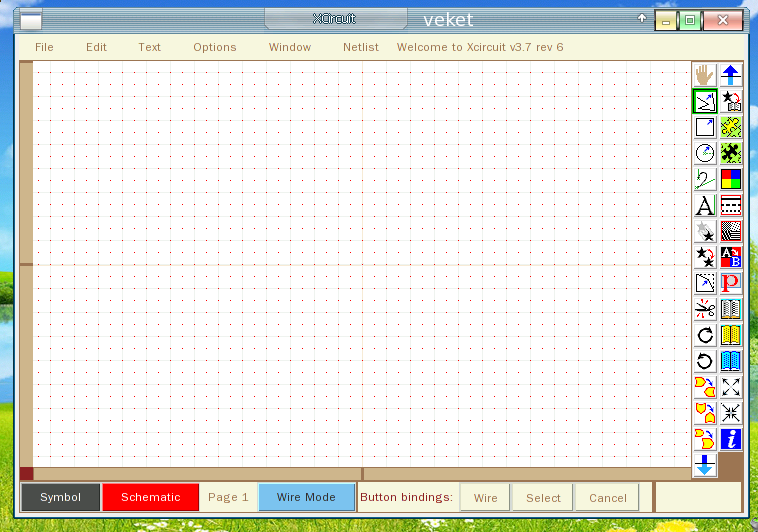

　　启动之后发现界面很象一个画图软件,工具栏右边发现有一个图标,点击就看到元件了,就可以拖出来画图了....可以保存成eps格式的,直接插入tex就好了,质量号称是出版级的。

　　XCircuit is a UNIX/X11 (and now Windows, if you have an X-Server running) program for drawing publishable-quality electrical circuit schematic diagrams and related figures, and produce circuit netlists through schematic capture. XCircuit regards circuits as inherently hierarchical, and writes both hierarchical PostScript output and hierarchical SPICE netlists. Circuit components are saved in and retrieved from libraries which are fully editable. XCircuit does not separate artistic expression from circuit drawing; it maintains flexiblity in style without compromising the power of schematic capture.
xcircuit-3.7.15-veket.pet (1.46 MB, 下载次数: 6)

2011-1-25 16:16 上传

点击文件名下载附件

vvvtho

http://www.lucky8k.com/thread-75627-1-1.html
Xcircuit使用说明书
指导老师:李博明 老师
班级:四技晶片四甲
组员:陈志升,郑伟廷,王永任
◆ XCircuit 介面
下图是 XCircuit 启动后之使用介面图,在 XCircuit 介面之最上方是基本操作选单如档案 (File),编辑 (Edit),文字 (Text),选项 (Options),视窗 (Window) 与网表 (Netlist) 等,而在此介面之最右侧为基本工具图示如绘制矩形 (draw box),绘制弧形 (draw arc) ... 等.至於在 XCircuit 介面之最下方则是一些编辑 态之 位,接下 我们将针对基本工具进 详细之 明.
XCircuit 之介面
快捷键说明
快捷键
说明
L
呼叫元件
W
直线
T
输入字元
Shift+T
输入脚位字元
滑鼠中键
选取
滑鼠右键
取消选取
U
复原
Shift+U
取消复原
O
物件右旋
Shift+O
物件左旋
P
校准(以滑鼠为中心)
Ctrl+P
更新参数
Z
缩小
Shift+Z
放大
H
HELP
C
复制
Delete
删除
上面只列了一些常用的快捷键,还有一些快捷键是没有列出来的,想要在查查一些快捷键可以按H键或点选介面的图案,以下为开出的图.
范例
以反向器为例
呼叫元件 L
使用快速键L呼叫出所需的元件,而我们MOS所要使用的是有参数的,所以要按二下L就会出现有参数的元件库,选到要使用的元件后点一下左键就可以新增元件了.
按一下L出现基本元件库
按二下L出现有参数的元件库
反向器所呼叫的参数元件
画线 W
使用快捷键W把元件连接起来
呼叫连接点和箭头 L
按一下L出现基本元件库,呼叫连接点和箭头来接元件.
输入字元 Shift+T
滑鼠箭头移到指定位置再按Shift+T,就可以产生为Pin脚的字元(按T产生的纯粹是文字而已,在产生spice时会出错).
修改元件参数 Ctrl+P
点选物件,再按Ctrl+P修改参数
点选元件示意图

修改图示 反相器完成图
◆ 档案存档
当我们画好一个新的档案后,我们必须将这个档案储存以 下次再使用,
要储存档案请以点选 XCircuit 上方之File → Write XCircuit,此时会出现一个output 视窗如下图所示.在此视窗中填入你所要储存之档案名称Write File即可存档.
由於 output 视窗有许多 ,在此我们一一 明如下:
○ Filename: 我们所要储存的档案名称,请注意,这边所储存的档案是 postscript 格
式 (.ps 档).
○ Page lagel: 此页之标签
○ Scale: 缩放比 ,一般 只要维持为其内定值 1.0 即可.
○ Width: 储存档案之图宽, 需修改.
○ Height: 储存档案之图高, 需修改.
○ Orientation: 方向, 内定为 portrait ( 直向) , 如果有需要的话亦可改为
Landscape (横向)
○ Mode: 储存模式,有 Embedded(EPS) 及 Full Page 种选项.一般 我们使用
Embedded(EPS) 模式 储存, 是使用 Full Page 储存的话, 管图形原始大小为
何 会使用一整张 A4 之尺寸 储存,比较 建议使用.
注意:此软体转出来的档案为PS档,所以想要修改为jpg或png档可以使用GIMP 软体去转档.
◆ 档案开启
要呼叫出之前存档的档案点选XCircuit介面上方的File → Read XCircuit File按键就会出现以下的图,在去选你所要开启的档案名称.
注:如果是Windows版时,档案都是存放在XCircuit的安装资料夹里的bin资料夹.
◆ XCircuit 产生spice档
Xcircuit不仅可以画电路图,还可以把画完的电路转成spice档,接下来要来把刚画完的反向器转成spice档.
点选Netlist → Write SPICE,就会在正下面出现
spice netlist saved as inv.spc
在到储存反向器图形的资料夹去找inv.spc这个档案,在用文字编辑器开启.就会出现下面的spice档.
*SPICE circuit from XCircuit v3.6 rev 21
M1 out in GND GND nmos W=3 L=2
M2 out in Vdd Vdd pmos W=3 L=2
.end
◆ 详解 XCircuit 的文字输入
XCircuit 的文字输入功能十分强大且有弹性,但是其使用方式远较先前所提到的 得复杂.因此我们在此将进 一详细而完整的 明.以其使 者能掌握其正确的操作方法.
XCircuit 的文字输入选单由最上方Text 的点选即会出现如上图所示之文字输入选单.
以下我们将一一 明各项功能用法.
● 文字大小 (Text Size)
文字大小可以用 设定显示之文字大小,如下图所示.
用 XCircuit 建立symbol
使用XCircuit画完的电路转成symbol,让往后可以呼叫来使用.接下来就要以D-FF(D型正反器)为例去转成symbol.
一开始先使用XCircuit所内建的元件库( L )去完成D-FF的电路图,电路图如下:
再来点选 Netlist → Make Matching Symbol,就会出现如下的视窗(此视窗就是在转换成symbol):
按Okay之后就会再电路图下面出现一些字,如下图:
之后在图的左下角点选symbol就可以转换成刚建立好的symbol,如下图:
再把symbol的脚位移好,如下图:
在点选 File → Save Library Page ,就会出现如下图的视窗:
在(none)中修改名称之后按 Okay 就可储存所制作的symbol.
再来就是呼叫出刚刚建立好的symbol来使用.
点选 File → Load Library File 之后在寻找刚刚储存好的symbol,然后点Okay,如下图:
之后在按 L 三次就可以找到做好的symbol就可以呼叫出来使用.
Spice档产生成功
在这选Symbol
